E1倒換概念

E1倒換是指用戶設備E1信號同時通過主、備兩路E1通道傳輸，當主用E1通道出現故障時將倒換到 備用E1通道進行傳輸。

E1倒換分類

E1倒換可分為無損傷和有損傷、手動切換和自動切換。無損傷切換是指主、備E1通道倒換過程中 ，用戶E1信號數據丟失率為0；有損傷切換是指主、備E1通道倒換過程中，用戶E1信號存在數據丟失 ，再自動恢復傳輸；手動切換是指E1通道出現故障時需要通過人工手動設置撥位開關進行切換或人 工手動設置軟件倒換；自動切換是指主用E1通道出現故障時將自動切換到備用E1通道，而一般支持 E1通道自動倒換的保護設備出廠默認都設置自動切換功能。

E1倒換原理

E1倒換設備工作原理是將來自用戶設備的E1信號同時發送到兩條傳輸路由，即“并發”的概念； 同時接收來自兩條傳輸路由的E1信號，根據接收到的信號質量自動選擇 “質量好” 的E1信號傳送 給用戶設備。

E1倒換設備功能

目前市面上對E1倒換設備要求比較高，重要客戶要求設備需要做到傳輸通道性能監視和無損傷自 動切換兩大功能，具備完善監控系統。同時針對不同行業重要用戶，E1倒換設備需要具備兼容PCM成 幀格式及PCM非成幀格式，設備掉電直通，雙電源接入等多重保護功能。 E1倒換技術參數

E1倒換技術參數

誤碼－10E-4、10E-6、bit(PCM成幀)    丟包率(非PCM成幀)

經典應用案例

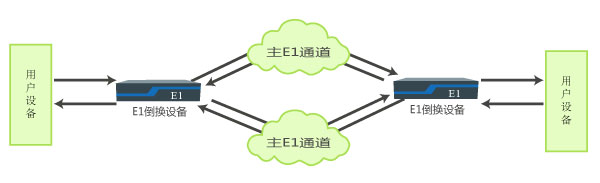

主備E1通道無損傷自動切換應用

擴展閱讀

E1倒換是一款針對于國內重要部門而開發的保護設備，針對某些重要用戶要求，E1倒換設備除了 可以滿足主、備兩個傳輸路由間無損傷自動切換外，還可以滿足主、備用戶設備間自動切換。

擴展應用案例

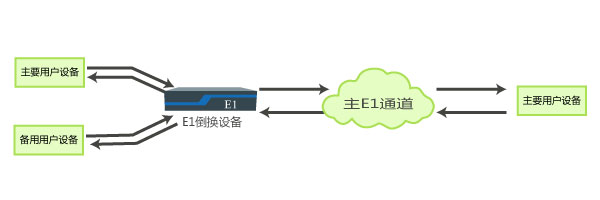

主備用戶設備自動切換應用

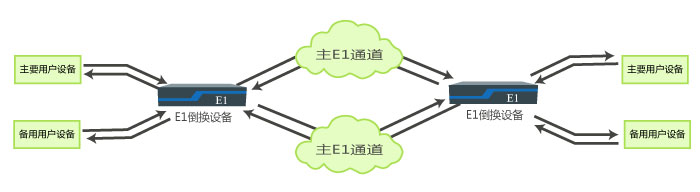

主備E1通道主備用戶設備無損傷自動切換綜合應用
